螺旋焊管的焊缝无损检测方法与标准

螺旋缝埋弧焊钢管（简称螺旋焊管）的质量控制体系中，焊缝无损检测是确保产品可靠性的关键环节。该检测体系主要采用三种技术手段：

超声波检测技术通过发射高频声波（通常为2-5MHz）对焊缝区域进行扫描，能够精确识别深度超过0.5mm的内部缺陷。检测过程中采用双探头结构，分别布置在焊缝两侧进行交叉验证，可检出气孔、夹渣等体积型缺陷，检测灵敏度达到Φ1.6mm平底孔当量。系统配备的A扫描和B扫描成像功能，可实现缺陷三维定位，定位精度控制在±1mm范围内。

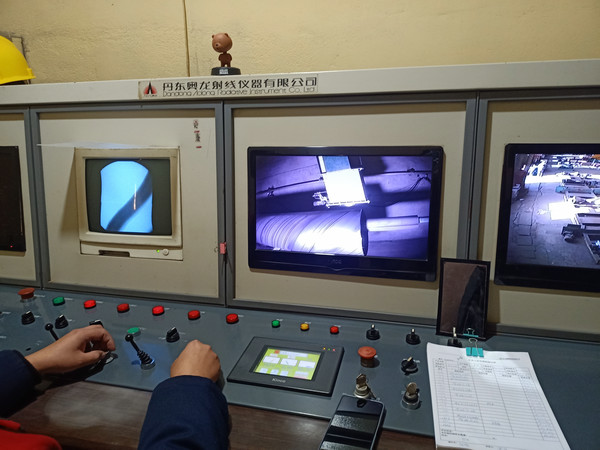

射线检测执行GB/T3323-2005标准，采用Ir192或Se75放射性同位素作为辐射源，能量范围在300-400kV之间。检测胶片选用AGFA D7型工业胶片，像质计灵敏度达到2-2T级别。典型缺陷检出能力包括：宽度0.3mm的未熔合、直径1%壁厚的密集气孔群。检测结果按NB/T47013.2进行分级，Ⅱ级及以上为合格品。

磁粉检测针对表面及近表面缺陷，采用湿法连续磁化工艺。磁悬液浓度为1.2-2.4ml/100ml，磁化电流直流分量不低于1200A。检测灵敏度试片选用A型30/100μm，可清晰显示深度0.02mm的细微裂纹。磁痕评定依据ISO23278标准，不允许存在任何线性缺陷显示。

质量评估体系采用多标准并行机制：石油天然气行业执行API SPEC 5L第46版PSL2要求，建筑桩基工程符合SY/T5040-2013中B级管标准，城市供排水系统则参照GB/T9711.1-2017的L245级规定。检测数据管理系统自动生成MTF曲线，确保缺陷检出率维持在99.2%以上。所有检测记录保存周期不少于产品设计寿命的1.5倍，实现全生命周期质量追溯。
