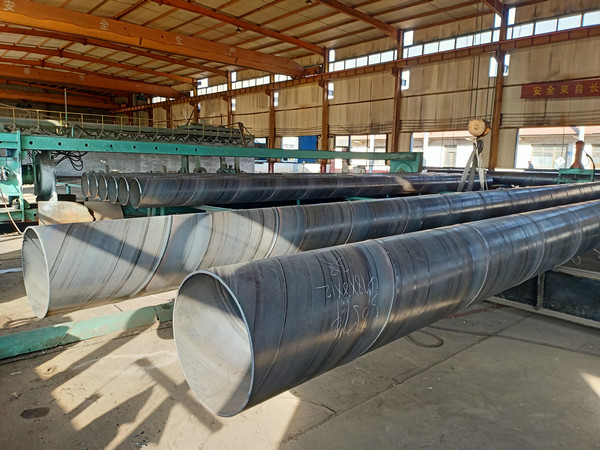

水利工程压力钢管内外防腐施工与质量要求：一、防腐施工：1、金属结构表面预处理前应清除焊渣、飞溅、毛刺等附着物，边缘应进行圆滑处理，表面可见的油脂及其他污染物应采用溶剂或清洗剂清洗干净。采用碱性清洗剂或乳化清洗液清洗时，应用洁净淡水对清洗后的结构表面冲洗2遍~3遍，并进行干燥处理。2、喷射清理所用的压缩空气应经过冷却装置及油水分离器处理，油水分离器应定期清理。3、喷射作业时，喷射作业人员应穿戴耳塞、防尘口罩和带护目镜的防护服，呼吸使用的压缩空气应经净化处理。4、喷射清理工艺应按下列规定执行：1）喷嘴到基体金属表面的距离宜保持在100mm~300 mm。2）喷射方向与基体金属表面法线的夹角宜为15°~30°。3）喷枪出口压力不宜低于0.7MPa。4）喷射清理后，应用压缩空气清除基体表面上的粉尘、碎屑和磨料。5、采用动力工具除锈方法进行局部处理时，应按下列规定执行：1）不伤及母材。2）扩大待处理区域的打磨范围，扩大范围不宜大于5cm。3）使用100目~150目砂纸对处理后的区域打磨拉毛。6、高压水喷射处理时，高压水中应含有缓蚀剂。高压水喷射处理后，应用洁净的淡水把基体表面冲洗干净。7、涂装前发现基体金属表面被污染或返锈时，应重新处理达到原要求的表面清洁度等级。二、质量检验：1、表面预处理质量检验应包括表面清洁度检验和表面粗糙度检验。检验前应清除基体表面上的浮灰和碎屑，并在良好的散射日光下或照度相当的人工照明条件下进行。2、每个防腐单元的检验基准面数量不应少于5个，检验基准面分布应具有均匀性、代表性。3、表面清洁度检验方法应按下列规定执行：1）未涂覆过的钢材表面和全面清除原有涂层后的钢材表面清洁度等级检验时，应采用GB/T8923.1中的照片与被检基体金属表面目视比较，级别评定按GB/T8923.1的规定执行。2）已涂覆过的钢材表面局部清除原有涂层后的表面清洁度检验时，应采用GB/T8923.2中的照片与被检基体金属表面进行目视比较，级别评定按GB/T8923.2的规定执行。3）采用高压水进行处理的表面清洁度检验时，应采用GB/T8923.4中的照片与被检基体金属表面进行目视比较，级别评定按GB/T8923.4的规定执行。4、各检验基准面的表面清洁度级别检验结果均不低于设计等级时，防腐单元的表面清洁度检验结果为合格。5、表面粗糙度检验方法应按下列规定执行：1）采用比较样块法时，比较样块应符合GB/T13288.1的规定，检验方法应符合GB/T13288.2的规定。必要时可采用不超过7倍的放大镜进行观测。2）采用触针法时，将针式粗糙度仪放置于检验基准面，在40mm长度范围内均匀分布测5点，取其算术平均值为检验基准面的粗糙度。针式粗糙度仪分辨力不应小于2μm。6各检验基准面的表面粗糙度检验结果均符合设计要求时，防腐单元的表面粗糙度检验结果为合格。
