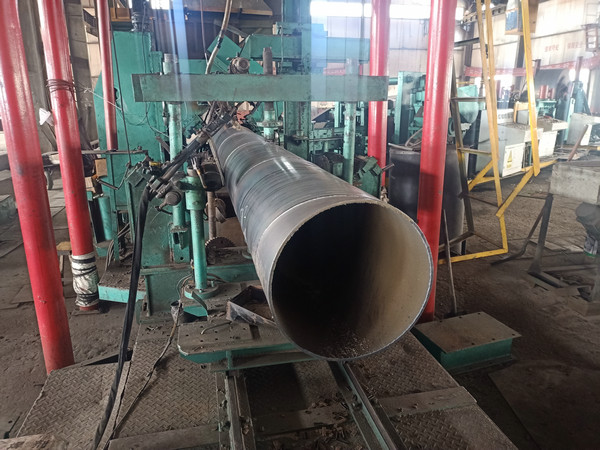

D1420*14材质Q235B螺旋钢管是指钢管外径1420mm、壁厚14mm，材质为Q235B碳素钢的螺旋埋弧焊钢管，主要用于水的输送管道用钢管。比D1420mm小一型号的是1320mm，大一型号的是1520mm，D在这里表示钢管的实际外径，此规格的钢管多执行SY/T5037-2018行业标准。为了保证D1420*14材质Q235B螺旋钢管的焊接质量，我们采用的焊接参数及范围如下：1.埋弧焊焊接电流、电弧电压和焊接速度各参数影响着焊缝的强度和韧性，影响到焊缝的抗裂性，对气孔和夹渣的敏感性。这些参数必须合理匹配才能焊出成型好、缺陷少的焊缝。2.埋弧焊焊接主要工艺参数对焊缝的影响：2.1焊接电流。焊接电流时决定焊丝熔化速度、熔透深度和母材熔化量的最重要参数。增大焊接电流，使电弧的热功率和电弧力都增加，因而焊熔深增大，焊丝熔化量增加。即在其他参数不变的条件下，随着焊接电流的提高，熔深和余高（即焊缝高度）同时增大，而熔宽变化不大，造成焊缝形状系数变小，这样的焊缝不利于熔池中气体及夹杂物的上浮和逸出，容易产生气孔、夹杂及裂纹等缺陷，严重时极可能烧穿。太大的电流也使焊丝消耗增加，导致焊缝余高过大。焊接电流减小时，焊缝熔深减小。如果电流太小，就可能造成未焊透，电弧不稳定等缺陷。正常焊接条件下，焊缝熔深几乎与焊接电流成正比。2.1.2埋弧焊管焊接电流主要以焊缝熔深的大小来设定。一般情况下，内焊电流小于外焊电流，即内焊熔深一般控制在钢管壁厚的1/2到3/5，外焊熔深一般控制在钢管壁厚的2/3左右。这样既可满足标准要求内外焊缝重合量大于1.5mm以上，有利于内焊缝根部的夹杂物被外焊消除，同时避免因程序性应力变化造成的内焊撕裂。双丝焊时，前丝直流根据壁厚和焊接速度调整规范，后丝交流规范调整范围较小。一般前丝电流小于1000A时，后丝电流为380A-420A左右，电压为33V-37V左右，前丝电流大于1000A时，丝电流为420A-500A左右，电压基本不变。根据经验焊接速度增加0.1m/min,前丝电流增加50-60A，一般情况，生产薄壁管时取小值，生产厚壁管时取大值。2.1.3同样大小的电流下，改变焊丝直径（即变更电流密度），焊缝的形状和尺寸将随之改变，当其他条件相同时，熔深与焊丝直径约成反比关系。
