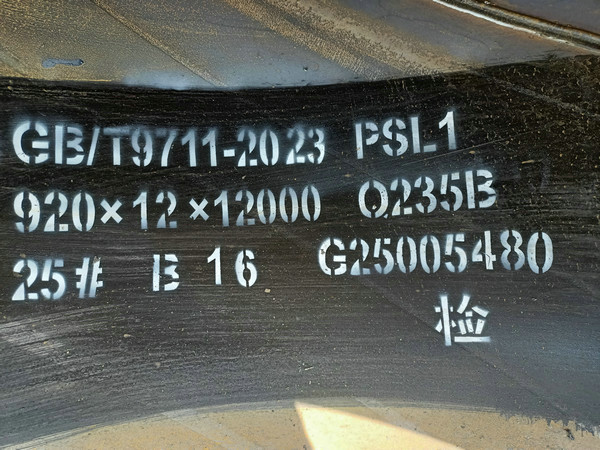

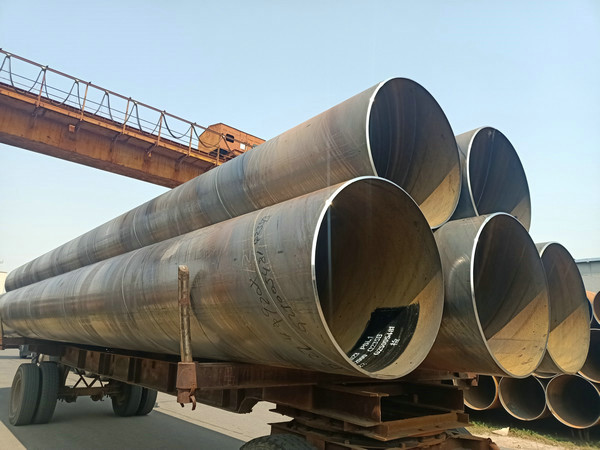

GB/T9711-2023螺旋缝双面埋弧焊钢管选用热轧钢带或热轧卷板为原材料，经常温成型，由双面埋弧焊工艺焊接而成，分为PSL1和PSL2两个质量等级。一、制造要求：1、用于制造螺旋缝双面埋弧焊钢管钢管的钢带（卷）或钢板的宽度不应小于钢管规定外径的0.8倍，且不应大于钢管规定外径的3倍。2、任何污染焊接坡口和周围区域的润滑剂，均应在实施螺旋缝埋弧焊（SAWH）管焊缝焊接之前清除干净。3、以M（热机械轧制或热机械成型状态）交货的焊管，应定义和控制钢带（卷）或钢板轧制过程中的重要变素（例如重新加热、轧制和冷却温度、时间与偏差），以确保整根钢管的力学性能一致。确保整根钢管的力学性能一致，工厂需考虑下列因素：钢带（卷）或钢板特性与变化；性能对轧制方法的敏感性；合适的钢带（卷）或钢板切料距离；钢管成型时产生的拉伸性能变化。应以文件形式表明钢带（卷）或钢板轧制过程中重要变素的允许变化范围。4、当实际轧制工艺与制造工厂书面轧制工艺参数的极限值发生偏离时，应对偏离进行书面评价，对于发生偏离时热轧出的材料，应采用力学试验定义极限值，或发生偏离时成型的管材组为新实验批进行评价。5、螺旋缝双面埋弧焊钢管焊缝在焊接过程中，在钢管内外表面至少各有一道埋弧焊缝。6、成品螺旋焊缝钢管上，钢带（卷）或钢板对头焊缝和螺旋焊缝的交点距管端至少300mm；如果协议，只要钢带（卷）或钢板对头焊缝和螺旋焊缝在相应管端的环向间隔不大于150mm，螺旋焊缝钢管管端可带有钢带（卷）或钢板对头焊缝。7、成品螺旋焊缝钢管上的钢带（卷）或钢板对头焊缝应：a）采用埋弧焊或埋弧焊与熔化极气体保护焊组合焊接方法焊接；b）采用与螺旋焊缝相同的验收极限进行检验。二、标准规范：螺旋缝双面埋弧焊钢管应严格按照GB/T9711-2023《石油天然气工业管线输送系统用钢管》国家标准进行生产与检验，以此满足钢管的质量要求。1、范围：GB/T9711-2023《石油天然气工业管线输送系统用钢管》国家标准规定了石油天然气工业管线输送系统用钢管的制造要求，其包括PSL1和PSL2两种产品质量水平。该标准适用于石油天然气工业管线输送系统用螺旋缝双面埋弧焊钢管的制造、检验、标志、涂层、记录和装载。2、符合性：该标准规范的符合性应运行文件的质量体系，以助于符合本标准的要求。
